pytorch日积月累3-计算图与动态图机制

1.计算图

计算图是用来描述运算的有向无环图。

计算图有两个主要元素：结点（Node）和边（Edge）

结点表示数据，如向量，矩阵，张量。边表示运算，如：加减乘除和卷积等。

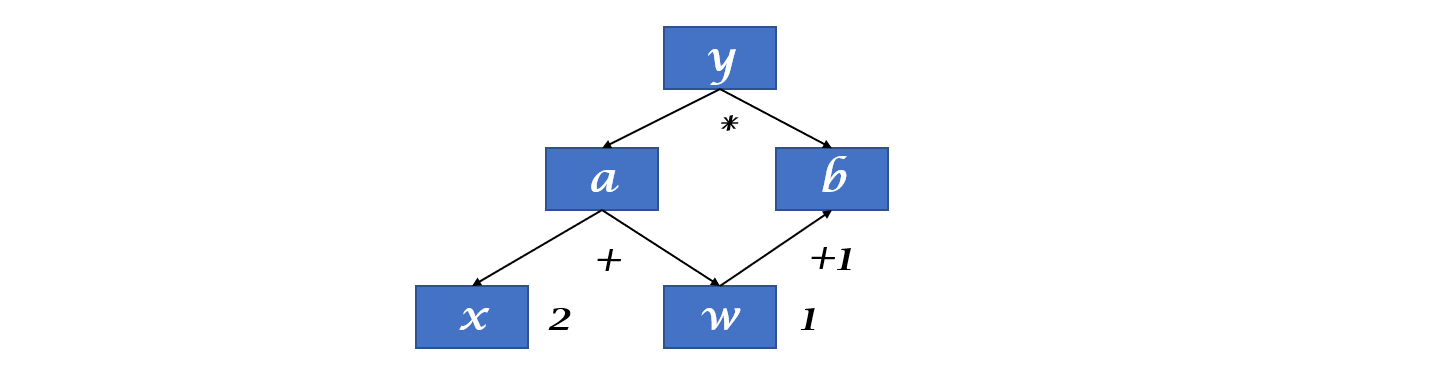

用计算图表示：

$y=(x+w)\times(w+1)\\ a=x+w\\ b=w+1\\ y=a\times b$ $\begin{aligned} \frac{\partial y}{\partial w} &=\frac{\partial y}{\partial a} \frac{\partial a}{\partial w}+\frac{\partial y}{\partial b} \frac{\partial b}{\partial w} \\ &=b \times 1+a \times 1 \\ &=b+a \\ &=(w+1)+(x+w)\\ &=2 \times w+x+1 \\ &=2 \times 1+2+1=5 \end{aligned}$

通过分析可以知道，$y$对$w$求导就是在计算图中找到所有y到w的路径，把路径上的导数进行求和。

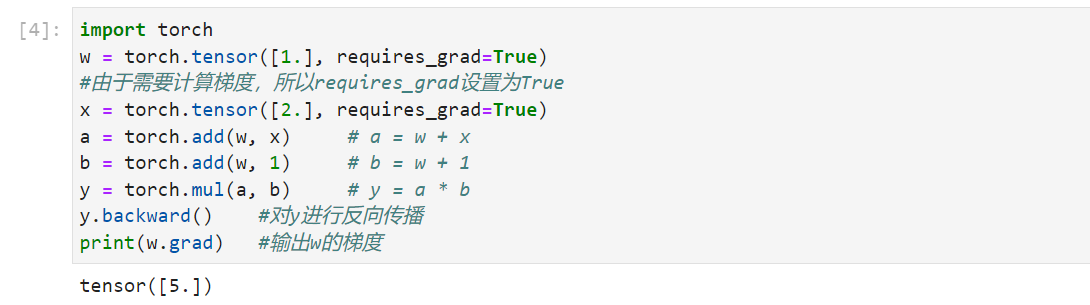

import torch
w = torch.tensor([1.], requires_grad=True)
#由于需要计算梯度，所以requires_grad设置为True
x = torch.tensor([2.], requires_grad=True)
a = torch.add(w, x)     # a = w + x
b = torch.add(w, 1)     # b = w + 1
y = torch.mul(a, b)     # y = a * b
y.backward()    #对y进行反向传播
print(w.grad)   #输出w的梯度

叶子节点：用户创建的结点称为叶子结点，如$X$与$W$；

is_leaf：指示张量是否为叶子节点；

叶子节点是整个计算图的根基，例如前面求导的计算图，在前向传导中的$a$、$b$和$y$都要依据创建的叶子节点$x$和$w$进行计算的。同样，在反向传播过程中，所有梯度的计算都要依赖叶子节点。

设置叶子节点主要是为了节省内存，在梯度反向传播结束之后，非叶子节点的梯度都会被释放掉。

#查看叶子结点,通过运算得来的结点不是叶子结点
print("is_leaf:\n", w.is_leaf, x.is_leaf, a.is_leaf, b.is_leaf, y.is_leaf)
#输出为True True False False False，只有前面两个是叶子节点
#查看梯度
print("gradient:\n", w.grad, x.grad, a.grad, b.grad, y.grad)
#输出为tensor([5.]) tensor([2.]) None None None，因为非叶子节点都被释放掉了

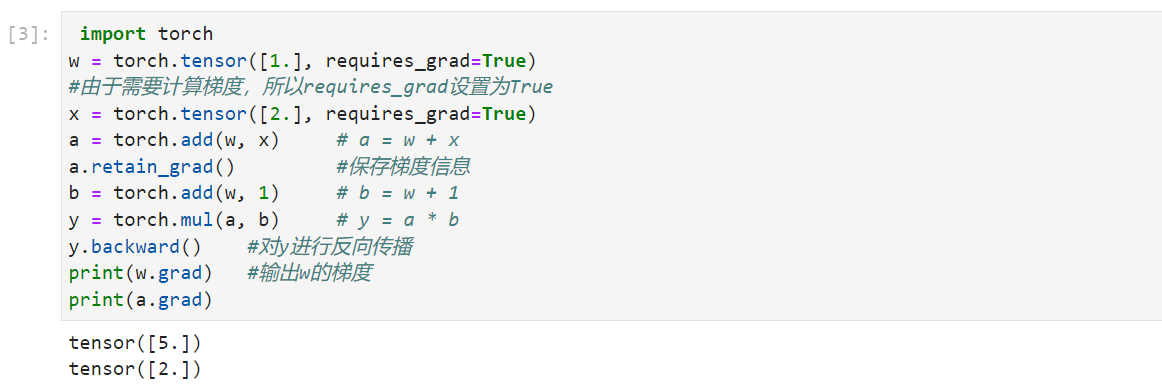

如果想使用非叶子结点梯度，可以使用pytorch中retain_grad()。例如对上面代码中的$a$执行相关操作a.retain_grad()，则$a$的梯度会被保留下来，$b$和$y$的梯度会被释放掉。

1 2	a.retain_grad() #保存非叶子结点a的梯度，输出为tensor([5.]) tensor([2.]) tensor([2.]) None None

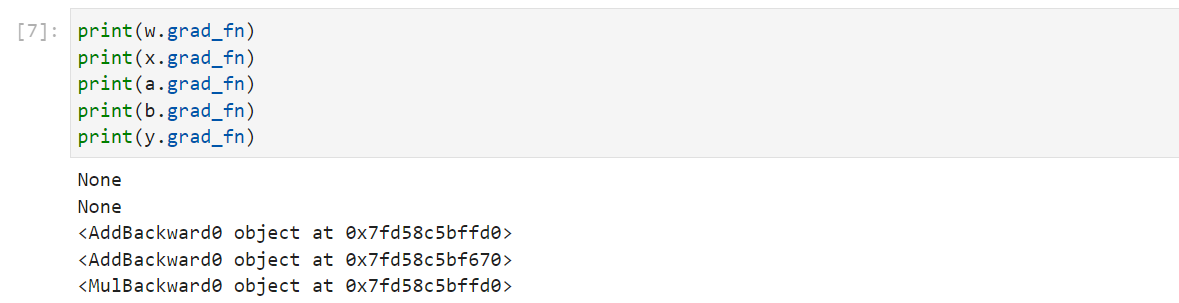

torch.Tensor中还有一个属性为grad_fn，grad_fn的作用是记录创建该张量时所用的方法（函数），该属性在梯度反向传播的时候用到。

1 2	# 查看 grad_fn print("grad_fn:\n", w.grad_fn, x.grad_fn, a.grad_fn, b.grad_fn, y.grad_fn)

2.动态图

动态图：pytorch使用的，运算与搭建同时进行；灵活，易调节。

静态图：tensorflow使用的，先搭建图，后运算；高效，不灵活。

根据计算图搭建方式，可将计算图分为动态图和静态图。
